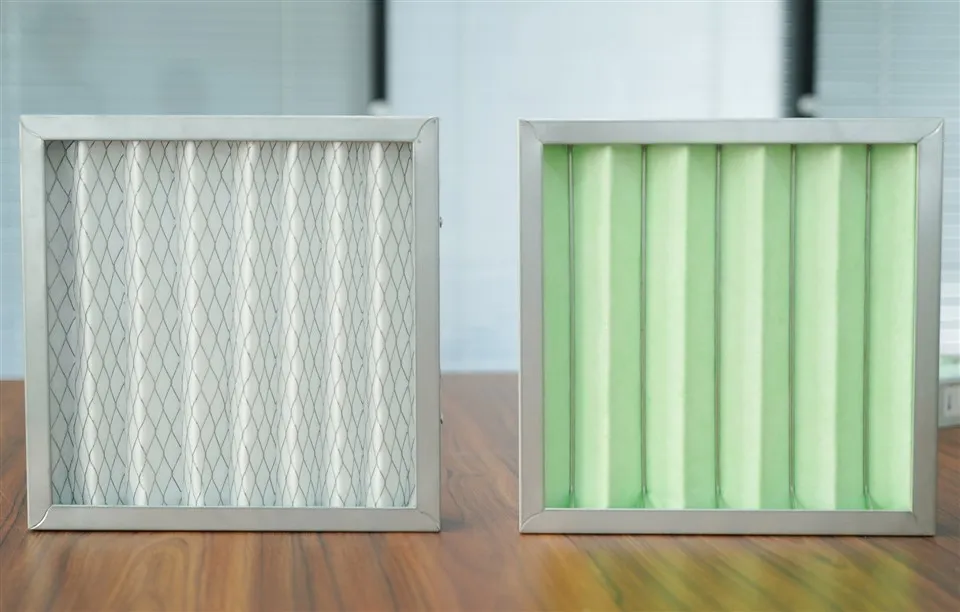

ILPannello d'aspirazione per pannello in alluminio AC 24×24×2 con filtro aria pieghettato G4è un'unità di pre-filtrazione progettata per sistemi HVAC, estrazione di polveri industriali o configurazioni di ventilazione che richiedono la rimozione di particelle con efficienza da grossolana a media-. Di seguito è riportata una ripartizione dettagliata delle sue funzionalità, manutenzione e applicazioni:
1. Panoramica del prodotto
Modello/Taglia: CA 24×24×2 (dimensioni nominali: 24" × 24" × 2" o 610 mm × 610 mm × 50 mm).
Materiale del telaio: alluminio (leggero, resistente alla corrosione-e durevole).
Filtra i media: Filtro pieghettato classificato G4(norma EN 779), catturando maggiore o uguale al 90% delle particelle maggiori o uguali a 5 µm (ad es. polvere, polline, lanugine).
Design a pieghe: aumenta la superficie rispetto ai filtri piatti, migliorando la capacità di trattenere la polvere-e prolungando la durata.
Applicazioni:
Prefiltrazione HVAC-(protezione dei filtri HEPA/finali).
Aspirazione di polveri industriali (ad es. lavorazione del legno, lavorazione dei metalli).
Sistemi di ventilazione in edifici commerciali/industriali.
2. Caratteristiche principali
Costruzione di pannelli in alluminio:
Resistente all'umidità, agli agenti chimici e all'umidità elevata.
Leggero per una facile movimentazione e installazione.
Il telaio rigido previene la deformazione sotto la pressione del flusso d'aria.
Supporto pieghettato G4:
Mezzi in fibra sintetica o fibra di vetro con densità progressiva per un'efficiente cattura delle particelle.
Bassa caduta di pressione (tipicamente 20–40 Pa alla portata d'aria nominale), che riduce il consumo energetico.
Profondità 2 pollici:
Bilancia la compattezza con un'adeguata capacità di trattenimento della polvere per applicazioni con carichi moderati.
Guarnizioni opzionali:
È possibile aggiungere guarnizioni in neoprene o schiuma per garantire un montaggio ermetico negli alloggiamenti dei filtri.
3. Linee guida per la manutenzione
Una corretta manutenzione prolunga la durata del filtro e garantisce prestazioni ottimali:
A. Programma di ispezione
Frequenza: controlla mensilmente (o settimanalmente in ambienti-polverosi).
Segni di sostituzione:
Accumulo visibile di polvere o scolorimento.
La caduta di pressione supera 2–3 volte la lettura iniziale (monitorare con un manometro).
La restrizione del flusso d'aria provoca una riduzione dell'efficienza del sistema.
B. Pulizia (se riutilizzabile)
Nota: La maggior parte dei filtri pieghettati G4 lo sonomonouso, ma alcune varianti industriali potrebbero essere lavabili.
Per filtri lavabili:
Rimuovere il filtro e aspirare delicatamente i detriti dalle pieghe.
Risciacquare con acqua a bassa-pressione (evitare getti ad alta-pressione per evitare danni ai supporti).
Lasciare asciugare completamente all'aria- prima della reinstallazione.
C. Sostituzione
Procedura:
Spegnere il sistema e indossare indumenti protettivi (guanti, maschera).
Rimuovere il vecchio filtro e smaltirlo correttamente (controllare le normative locali per lo smaltimento delle polveri).
Installare il nuovo filtro, assicurandosi che si adatti perfettamente all'alloggiamento senza spazi vuoti.
Se applicabile, reimpostare i manometri/timer.
D. Precauzioni di sicurezza
Evitare di toccare direttamente il mezzo filtrante per evitare la contaminazione.
Smaltire i filtri usati in sacchetti sigillati per contenere la polvere intrappolata.
Per le polveri pericolose (ad es. amianto, silice), seguire le linee guida OSHA/EPA per la manipolazione e lo smaltimento.
4. Specifiche tecniche
| Parametro | Dettagli |
|---|---|
| Dimensioni | 24" × 24" × 2" (610 × 610 × 50 mm) |
| Efficienza del filtro | G4 (EN 779): Maggiore o uguale al 90% @ Maggiore o uguale a 5μm |
| Caduta di pressione iniziale | 20–40 Pa (al flusso d'aria nominale) |
| Massimo. Temp. operativa | Fino a 80 gradi (176 gradi F) |
| Massimo. Umidità | 80% UR (senza-condensa) |
| Capacità del flusso d'aria | Dipende dalla progettazione del sistema (tipicamente 1.000–3.000 CFM per filtro) |
| Peso | ~2–4 kg (varia in base al telaio/supporto) |
5. Applicazioni
Sistemi HVAC:
Pre-filtro per unità da tetto, unità di trattamento dell'aria (AHU) e ventilconvettori (FCU).
Aspirazione polveri industriali:
Laboratori di lavorazione del legno (segatura, trucioli).
Lavorazione dei metalli (polveri di molatura, fumi di saldatura).
Lavorazione farmaceutica/alimentare (controllo delle particelle grossolane).
Edifici commerciali:
Ventilazione di uffici, centri commerciali, ospedali (come filtro di prima-fase).
6. Vantaggi rispetto ai filtri a pannello piatto
Maggiore efficienza: Le pieghe intrappolano più particelle rispetto ai design piatti.
Durata della vita più lunga: Intasamento ridotto grazie alla maggiore area del supporto.
Risparmio energetico: caduta di pressione inferiore rispetto ai filtri a maniche o ai filtri MERV 13+ con efficienza più elevata nei ruoli di pre-filtrazione.
7. Quando aggiornare
Se la tua richiesta richiede:
Maggiore efficienza (ad esempio, MERV 8–13 per polveri sottili).
Resistenza al fuoco (considerare i filtri con telaio in fibra di vetro-per zone ad alta-temperatura).
Resistenza all'umidità (supporti rivestiti per ambienti umidi).
ILAspiratore per pannello in alluminio AC 24×24×2 con filtro pieghettato G4è una soluzione-economica e a bassa-manutenzione per il controllo delle particelle grossolane. L'ispezione regolare e la sostituzione tempestiva garantiscono l'efficienza del sistema e proteggono i componenti a valle. Per applicazioni critiche, abbinalo a un filtro secondario (ad esempio, filtri a maniche F7–F9 o HEPA) per un controllo completo della qualità dell'aria.
